Válvulas flangeadas de retenção oscilante

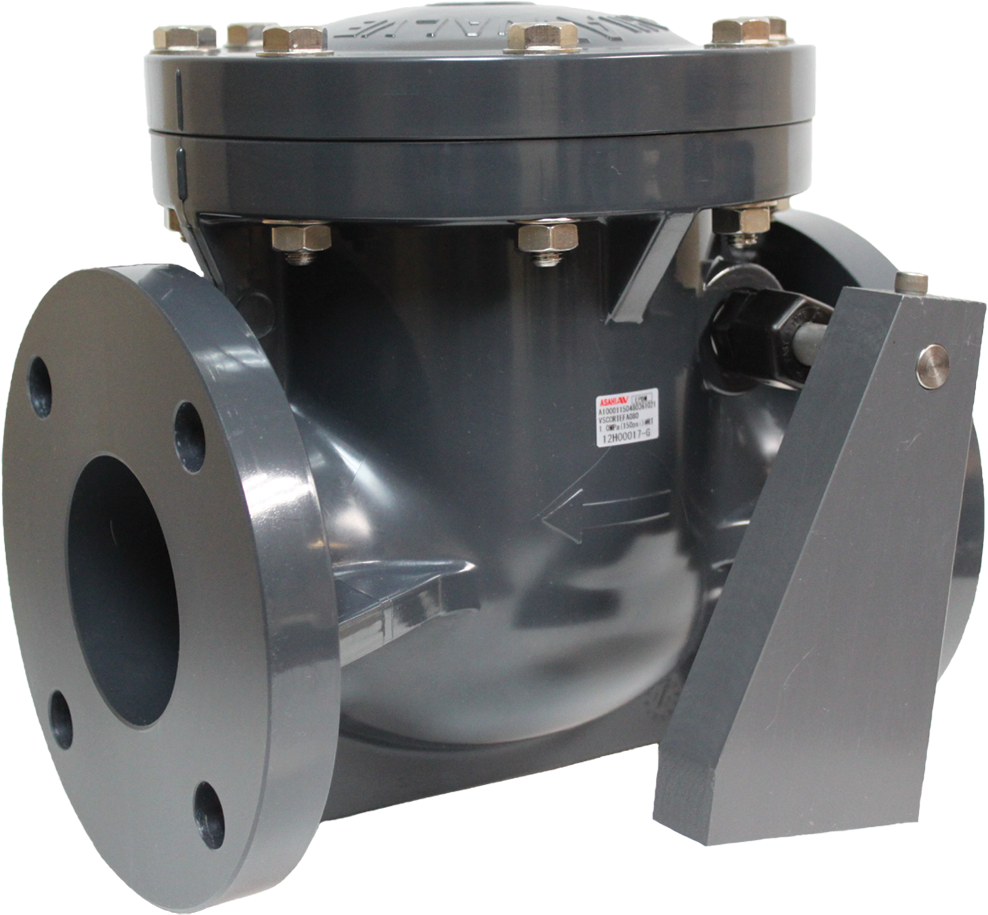

Conjuntos de assistência de verificação de giro
As válvulas de retenção oscilantes têm a opção de instalar um conjunto de assistência de mola externa. Essa mola é feita de aço inoxidável 316 e é montada externamente à válvula. Quando a pressão do fluido começa a cair, a mola retrai o braço oscilante e leva o disco de volta à posição de assento. Isso reduz efetivamente a velocidade do fluido que flui de volta para a válvula de retenção, reduzindo o choque causado pelo golpe de aríete. A mola retorna o disco para a sede, mas não acomoda a vedação. Portanto, os requisitos mínimos de contrapressão ainda se aplicam às válvulas de retenção de giro com assistências de mola. O conjunto de alavanca e peso para válvulas de retenção de giro tem a mesma função de um auxílio de mola. A exceção é que a ação de fechamento é fornecida por meio de um peso conectado ao braço oscilante da válvula. Como os conjuntos de alavanca e peso dependem da gravidade para fornecer assistência em um curso fechado, eles tendem a funcionar melhor em instalações verticais.
As aplicações ideais incluem:
Redução de golpe de aríete Nos seguintes setores: Processamento químico, plantas de alvejantes, aquários, mineração, tratamento de água, aterros sanitários, piscinas, usinas de energia
Especificações:
Tamanhos:
Válvulas de retenção giratórias de 3/4″ – 8
Órgãos:
PVC, PP, PVDF
Vedações:
EPDM, FKM, PTFE
Eixos:
Aço inoxidável 316
Primavera:
Aço inoxidável 316
Contrapeso:
PVC
- Prolongamento da vida útil da tubulação
- Baixas pressões de rachadura
- Pode ser instalado na posição vertical ou horizontal
