Válvula de diafragma flangeada tipo 14 (1/2 pol. – 4 pol.)
Click to enlarge

Válvulas de diafragma

Válvula de diafragma flangeada tipo 14 (1/2 pol. – 4 pol.)

A válvula de diafragma tipo 14 tem sido especificada com confiança desde 2002. As características do projeto incluem desempenho líder do setor em vedação entre o corpo e o castelo, isolando os componentes do castelo do meio, indicação de posição de alta visibilidade com batente de deslocamento incorporado, fornecendo confirmação visual e minimizando a tensão de compressão no diafragma, e operação suave e ergonômica da manopla. A vedação estanque a bolhas pode ser obtida mesmo em aplicações difíceis que contenham partículas suspensas ou polpas. As características de fluxo controlado são obtidas por meio de um projeto de barragem interna, exigindo que o fluido passe sobre a seção central elevada do corpo, onde o corpo e o diafragma se encontram. O corpo da válvula termoplástica moldada e o diafragma são os únicos componentes em contato com o meio. A válvula de diafragma tipo 14 da Asahi apresenta um diafragma de EPDM/PVDF/PTFE de três camadas que proporciona uma barreira de gás, protegendo os componentes internos do castelo de produtos químicos agressivos, como o hipoclorito de sódio. O corpo da válvula de diafragma Tipo 14 é de construção flangeada moldada em uma única peça, o que proporciona uma dimensão geral mais curta e uma construção de corpo sem fabricação. Para máxima resistência à corrosão, o corpo e o castelo da válvula de diafragma Tipo 14 são fabricados com materiais termoplásticos sólidos. A válvula de diafragma tipo 14 pode ser acionada pneumaticamente ou eletricamente.

Recursos:

Folhas de dados

Especificação

As aplicações ideais incluem:

Aceleração, linhas de lama, processamento químico, plantas de alvejantes, aquários, mineração, tratamento de água, aterros sanitários, piscinas, fabricação de semicondutores

Certificações:

Certificação NSF

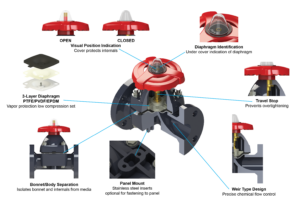

Diafragma flangeado tipo 14 exposto

Especificações:

Tamanhos:

1/2″ – 4″

Materiais da carroceria:

PVC, CPVC, PP e PVDF

Materiais do castelo:

PVC, PP, PPG e PVDF

Diafragmas:

EPDM e EPDM/PVDF/PTFE de três camadas Também disponível em nitrilo e FKM

Conexão final:

Flangeado

Operador:

Volante

  • Vedação estanque a bolhas mesmo em aplicações como lamas ou partículas em suspensão, vedações do castelo para proteger as partes internas de ambientes corrosivos, batente de deslocamento integrado para evitar aperto excessivo ou tensão de compressão no diafragma, indicador de posição na parte superior da válvula, barreira de gás PVDF (protege o suporte de EPDM da permeação de gás) padrão em todas as válvulas com diafragma de PTFE.
  • As dimensões face a face flangeadas (ANSI) são equivalentes às das válvulas metálicas mais comumente usadas
  • O corpo e o capô robustos são de termoplástico sólido para máxima resistência à corrosão
  • Corpo e capô com design exclusivo, juntamente com diafragmas de novos projetos de vedação por meio de análise dinâmica computadorizada para uma vedação superior
  • Projeto de barragem para excelente estrangulamento
  • Vedação à prova de bolhas, mesmo em aplicações como polpas ou partículas em suspensão
  • Vedações do castelo para proteger os componentes internos de ambientes corrosivos
  • Limite de deslocamento integrado para evitar aperto excessivo ou tensão de compressão no diafragma
  • Suporte inferior moldado integralmente para montagem simples e firme do painel
  • Indicador na parte superior para indicação da posição da válvula e prevenção de aperto excessivo
  • A barreira de gás PVDF, que protege o suporte de EPDM da permeação de gás, é padrão para todas as válvulas com diafragma de PTFE
  • Perfil baixo
  • Estrutura de baioneta para conectar o compressor e o diafragma – fácil substituição do diafragma
