Opções de válvula borboleta

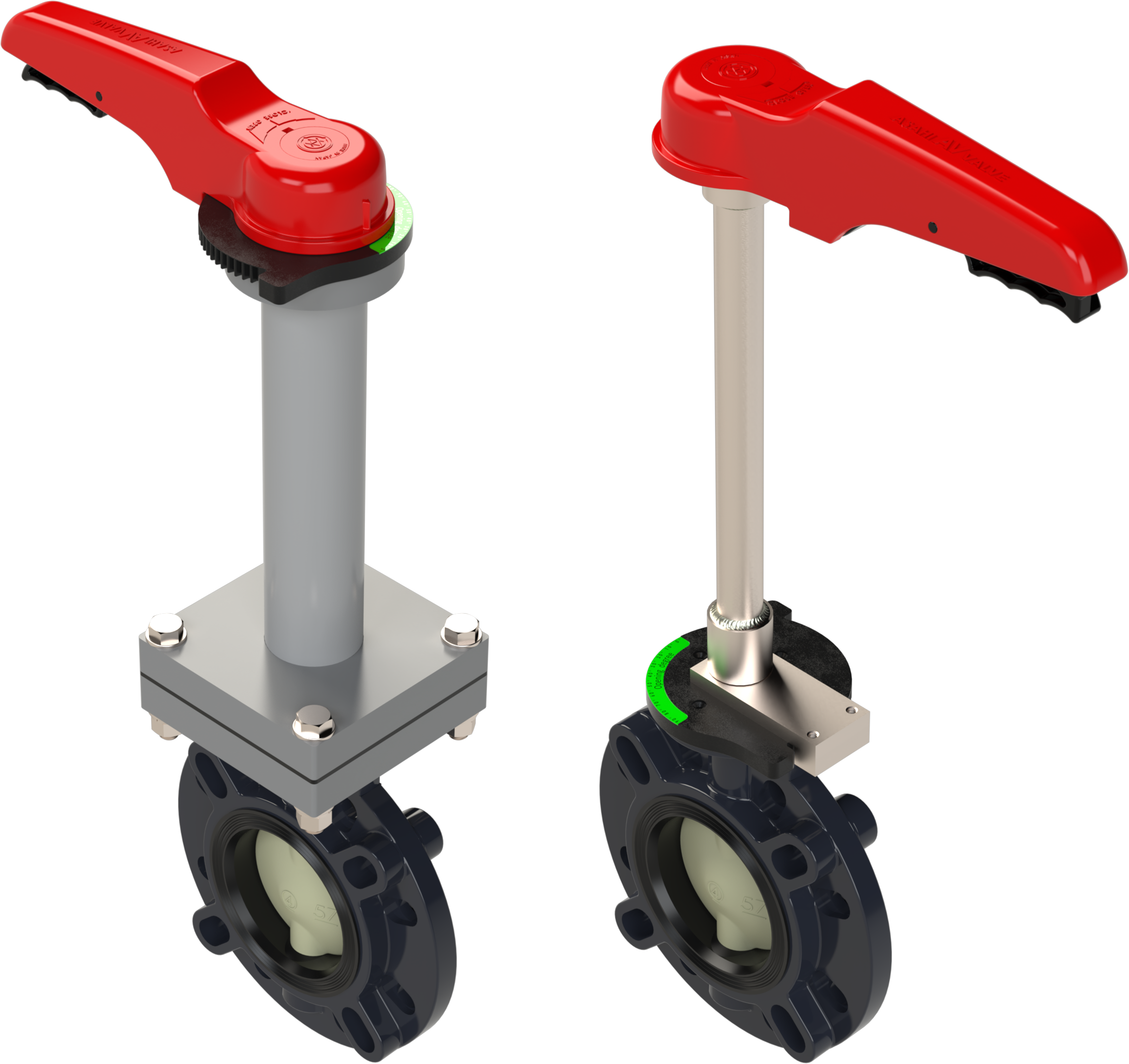

Válvulas borboleta Extensões de haste de peça única e de duas peças
As extensões de haste são extensões de manopla de válvula, projetadas para uso em válvulas localizadas em áreas onde as manoplas de válvula de configuração padrão são inacessíveis. Elas fornecem uma conexão direta entre a haste da válvula real e a manopla da válvula realocada. As extensões de haste de peça única são fixadas diretamente na haste da válvula e a haste móvel fica exposta. As extensões de haste de duas peças consistem não apenas na extensão de haste de peça única, mas também são fornecidas com um alojamento externo. O alojamento externo funciona como uma luva externa que se encaixa sobre a extensão da haste interna, protegendo a extensão da haste interna móvel em aplicações enterradas. Os suportes e as placas de apoio são normalmente usados com os dois tipos de extensões. Eles fornecem um ponto de ancoragem forte para operadores de engrenagem pesados em válvulas borboleta ou evitam o movimento lateral em extensões de alavanca de peça única.
Recursos:
Folha de dados
Formulário de pedido
As aplicações ideais incluem:
Válvulas enterradas, válvulas fora de alcance
- Para uso com válvulas borboleta de 1-1/2″ a 24″
-
Extensão da haste da válvula borboleta operada por alavanca (1 peça) em aço inoxidável 316
Estilo LBF-B
-
Extensão da haste da válvula borboleta operada por alavanca (1 peça) em aço carbono com acabamento em pintura eletrostática
Estilo LBF-B
-
Extensão da haste da válvula borboleta operada por engrenagem (1 peça) em aço inoxidável 316
Estilo GBF-B
-
Extensão da haste da válvula borboleta operada por engrenagem (1 peça) em aço carbono com acabamento em pintura eletrostática
Estilo GBF-B
-
Extensão do volante da válvula borboleta operada por engrenagem (1 peça) em aço inoxidável 316 com suporte de parede opcional
Estilo GBF-C
-
Suporte de parede opcional para todas e quaisquer extensões de haste de 1 peça
*deve ser pedido com extensão da haste (montada na fábrica); especifique o comprimento de 6" a 18" no momento do pedido
-
Extensão da haste da válvula borboleta (2 peças) - opção de aço carbono com revestimento elétrico ou aço inoxidável 316 com carcaça externa de PVC
Estilo LBF-A
-
Extensão da haste da válvula borboleta operada por engrenagem (2 peças) - opção de aço carbono com revestimento elétrico ou aço inoxidável 316 com carcaça externa de PVC
Estilo GBF-A
-
Extensão da haste da válvula borboleta operada por engrenagem (2 peças) com acabamento em aço inoxidável
Estilo GBF-A Landfill
-
Extensão da haste da válvula borboleta operada por engrenagem (2 peças) em aço carbono com acabamento em pintura eletrostática
Estilo GBF-A Landfill
- Construído especificamente para atender às válvulas Asahi
- Extensões de haste de peça única em aço carbono, aço inoxidável 304 ou aço inoxidável 316 ou haste interna em extensões de haste de duas peças
- Carcaças externas de aço carbono ou PVC
- Gaxetas de nitrilo
- Placas de parede/piso de aço carbono, aço inoxidável 304 ou aço inoxidável 316
- Suportes de parede em aço carbono, aço inoxidável 304 ou aço inoxidável 316
