Atuadores elétricos

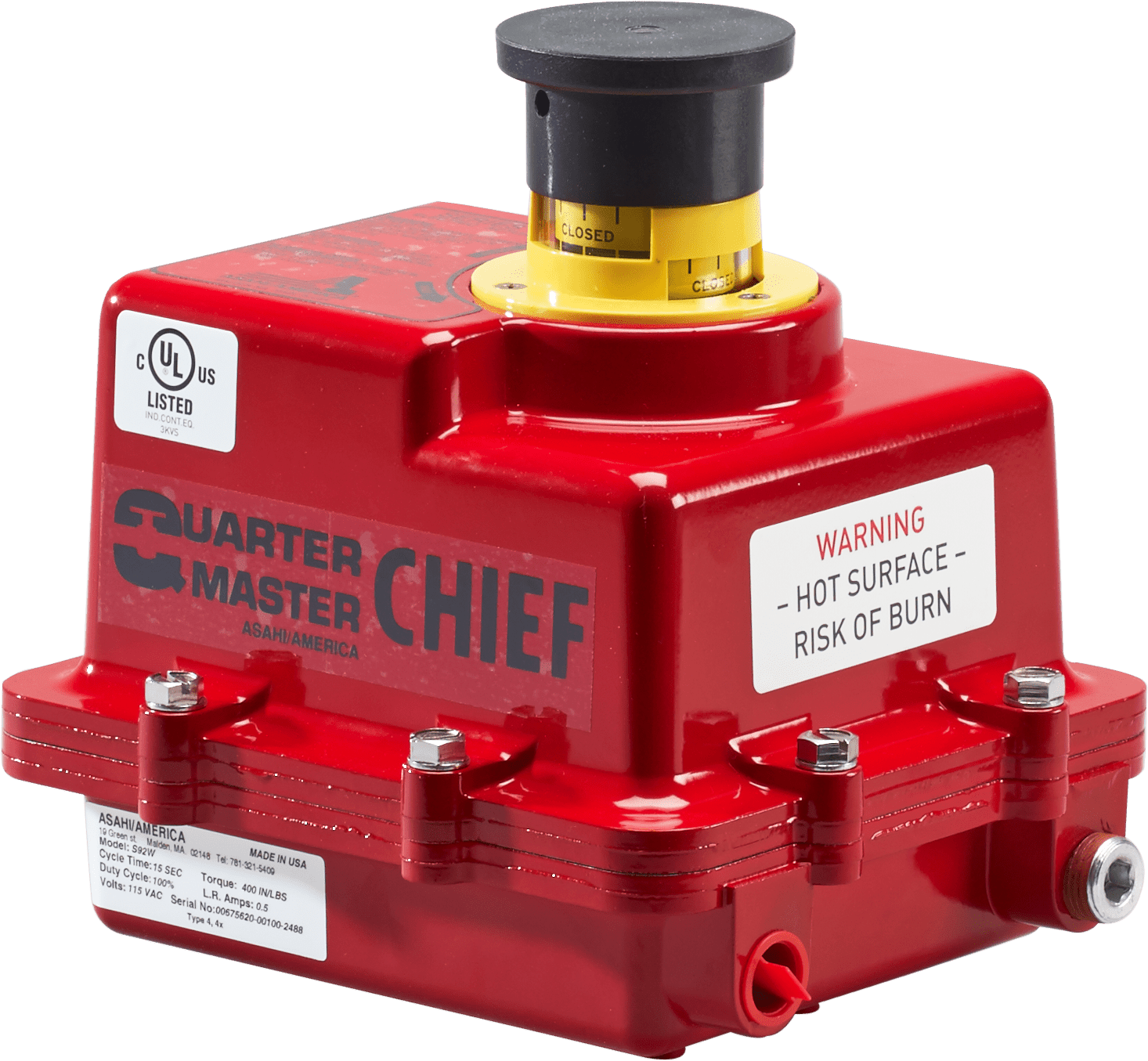

Série 92 Quarter Master Chief
O atuador elétrico Série 92 é nosso principal atuador elétrico para a maioria das válvulas borboleta e nossas válvulas de esfera maiores, bem como válvulas de diafragma multivoltas e válvulas de gaveta. Os recursos da Série 92 incluem interruptores 2-SPDT, torque de saída de 400 pol/lbs a 2000 pol-lbs, conduíte 1/2 NPT.
Recursos:
Folhas de dados
- Folha de dados – Atuador elétrico Série 92 com RHM
- Folha de dados – Atuador elétrico à prova de explosão de 12 VCC e 24 VCC Série 92
- Folha de dados – Diagrama de fiação – Atuador elétrico Série 92
- Folha de dados – Atuador elétrico Série 92 na válvula de esfera Tipo 21
- Folha de dados – Atuador elétrico Série 92 na válvula borboleta Tipo 57P
As aplicações ideais incluem:
Locais remotos, locais sem fornecimento de ar, temperaturas mais frias, válvulas maiores
Certificações:
Especificações:
Tamanhos:
S92, A92, B92, C92
Torque:
400-2000 pol/lbs
Tensão:
120 VCA 1Ph 50/60 Hz (outros disponíveis)
Consumo de amperes:
S92, B92 0,5A; A92 0,8A; C92 1,0A
Entrada do conduíte:
Dois NPT de 1/2 pol.
Temperatura ambiente máxima:
150º F
Interruptores:
Dois SPDT (polo simples, duplo acionamento) com capacidade nominal de 15 amp
Tempo de ciclo por 90º
S92, A92: 15 segundos aprox.; B92, C92: 32 segundos aprox.
- Motor: Inversor, sem escovas, com capacitor, 120 VCA 50/60 Hz, monofásico.
- Proteção contra sobrecarga: Proteção integral contra sobrecarga térmica para o enrolamento do motor com reinicialização automática.
- Trem de engrenagens: Engrenagem sólida, permanentemente lubrificada e endurecida por Rockwell.
- Carcaça resistente à corrosão: acabamento com revestimento em pó termicamente ligado.
- Configuração de montagem ISO
- Indicação de posição: Indicador de posição de farol altamente visível para indicação positiva da posição da válvula, mesmo à distância.
- Desengate manual com embreagem: Puxe o botão indicador para cima, insira uma chave de boca de 5/8 pol. nas partes planas e gire.
- Gabinete: à prova de intempéries NEMA tipo 4X.
- Motor em conformidade com a CE: Todos os motores de 115 VCA e 230 VCA estão em conformidade com a CE e possuem esse selo.
- Ciclos de trabalho estendidos: Nossos ciclos de trabalho estendidos são ideais para aplicações de modulação e de alta ciclagem.
- Tipo de produto ABS aprovado para uso em aplicações marítimas e offshore
- Folha de dados – Atuador elétrico Série 92 com RHM
- Folha de dados – Atuador elétrico à prova de explosão de 12 VCC e 24 VCC Série 92
- Folha de dados – Diagrama de fiação – Atuador elétrico Série 92
- Folha de dados – Atuador elétrico Série 92 na válvula de esfera Tipo 21
- Folha de dados – Atuador elétrico Série 92 na válvula borboleta Tipo 57P
- Manual de O&M – Atuador elétrico Série 92
- Especificação – Atuador Série 92
