Atuador elétrico compacto liga/desliga Série 19 CAV
Click to enlarge

Série 19 Ligado/Desligado

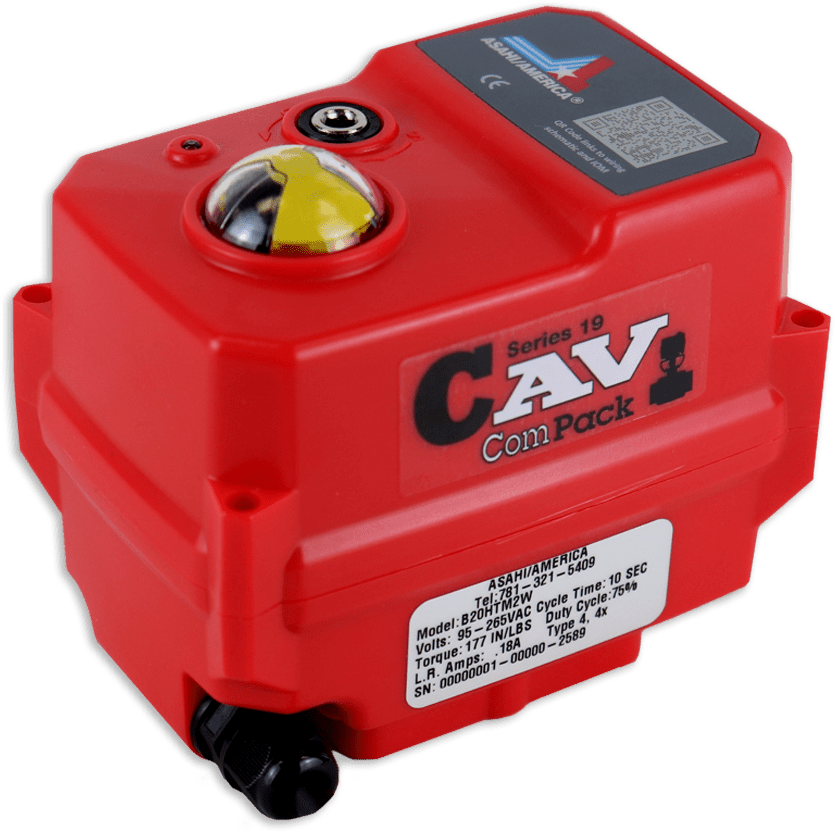

Atuador elétrico compacto liga/desliga Série 19 CAV

O CAV Com Pack® Série 19 básico é um atuador do tipo mecânico disponível como uma unidade on/off. O CAV Com Pack® é montado em válvulas de esfera Omni® Tipo 27, válvulas de esfera Tipo 21 e válvulas de esfera Multiport™ Tipo 23 da Asahi/America para proporcionar uma operação suave em um pacote compacto e leve. O Com Pack® Série 19 se encaixa em válvulas de esfera Omni® de tamanhos 3/8″ a 2″, válvulas de esfera Tipo-21 e Tipo-23 de tamanhos 1/2″ a 2″ e tem um tempo de ciclo de 10 segundos por 90 graus.

Recursos:

Folhas de dados

As aplicações ideais incluem:

Locais remotos, locais sem fornecimento de ar, temperaturas mais frias, válvulas menores, aplicações de baixo custo

Especificações:

Tamanhos:

C20 para válvulas de esfera Omni® Tipo-27 de 3/8″ – 2″ C20 para válvulas de esfera Tipo-21 de 1/2″ – 2″ e válvulas de esfera Multiport™ Tipo-23

Consumo de amperes:

0,18 Amp

Tempo de ciclo:

Por 90 graus: 10 segundos

Torque:

177 pol-lbs

Conexão elétrica:

Prensa-cabo NEMA 4X com cabo de dois metros com código de cores

Anexo:

NEMA 4X

Tensão:

95 VCA a 265 VCA 1Ph 50/60 Hz 24 CA/CC

Temp. máxima

150° F

Pacotes de válvulas/atuadores

  • Válvulas de esfera Omni® Tipo 27

  • Válvulas de esfera Multiport™ Tipo 23

  • Válvulas de esfera tipo 21/21a

  • Compacto: Pacote de válvula atuada compacta e leve, ideal para OEMs
  • Motor: Motor CC sem escovas com reversão
  • Multitensão: 95 VAC a 265 VAC ou 24 VAC/VDC
  • Trem de engrenagens: Engrenagens sólidas com lubrificação permanente
  • Gabinete resistente à corrosão: gabinete NEMA 4X com acabamento em aço inoxidável
  • Indicação de posição: Indicador de posição do domo altamente visível
  • Indicação de posição do LED: VERMELHO fechado, VERDE aberto
  • Controle manual: A válvula de ciclo manual é acionada por meio de uma chave hexagonal niquelada sem eletrólito
  • Contatos auxiliares: Contatos secos abertos e fechados classificados como 0,1 ampère a 250 VCA, 0,5 ampère a 30 VCC
  • Aquecedor de ambiente: Um aquecedor de dois watts é conectado internamente para limitar a condensação
  • Código QR: Links para o manual do usuário; inclui esquema de fiação
  • Compatível com RoHS
