A evolução da lendária válvula de esfera tipo 21 da Asahi/America

Basta girar um quarto da manopla para você perceber a qualidade de uma válvula de esfera Asahi/America Válvula de esfera tipo 21 por causa do giro suave e consistente da manopla. Nossas válvulas são projetadas para várias aplicações, incluindo serviço químicoPor isso, tomamos medidas adicionais durante a produção para garantir que você crie um produto da mais alta qualidade.

Convidamos você a saber mais sobre nossas válvulas. Se você quiser se registrar para receber uma válvula de esfera de PVC de 1″ para que possa experimentar o desafio do quarto de volta, inscreva-se aqui.

Antes de nosso modelo atual de válvula de esfera, fomos pioneiros em vários mercados com nosso modelo de válvula de esfera Duo-Bloc, que foi uma das primeiras verdadeiras válvulas termoplásticas industriais. Visitei e percorri várias instalações e não me surpreendo mais ao ver que nossa Duo-Bloc ainda apresenta bom desempenho 30 anos após a instalação.

Expandindo o sucesso da Duo-Bloc, a Asahi lançou a Type-21 em 2003 como uma importante melhoria do setor para a crescente gama de aplicações com foco em qualidade e confiabilidade. O projeto da válvula incorporou vedações de haste com anel de vedação duplo, o que garantiu que o operador e a instalação permanecessem seguros, mesmo que a manopla apresentasse falha por excesso de torque. Isso poderia ocorrer se algo ficasse preso na linha e o operador continuasse a forçar, manualmente ou com um atuador, o fechamento da válvula.

Outras melhorias feitas no Type-21 incluem suportes ajustáveis de um lado em vez de dois. Isso permite uma centralização consistente da esfera dentro do corpo e ajuda a melhorar a segurança em campo quando usada como uma válvula de bloqueio para eliminar um suporte com uma conexão rosqueada. Você pode até notar o indicador de fluxo moldado, que indica como instalar para operações de bloqueio seguras.

Dentro da válvula, o projeto da sede de PTFE inclui almofadas de apoio que pré-carregam a sede para compensar o desgaste ao longo do tempo. Esse projeto inovador prolonga significativamente os ciclos de manutenção. Uma chave de boca para o suporte é moldada na alça para permitir ajustes fáceis no local quando for necessária a manutenção da válvula.

Outra solicitação do cliente, que foi incluída nas atualizações do projeto, foi uma almofada de montagem ISO-5211 sob a alça para facilitar a adaptação da atuação em campo. Também incluímos provisões para uma montagem em painel na parte inferior da válvula para facilitar a montagem em superfícies planas e ajudar a fixar a válvula no lugar.

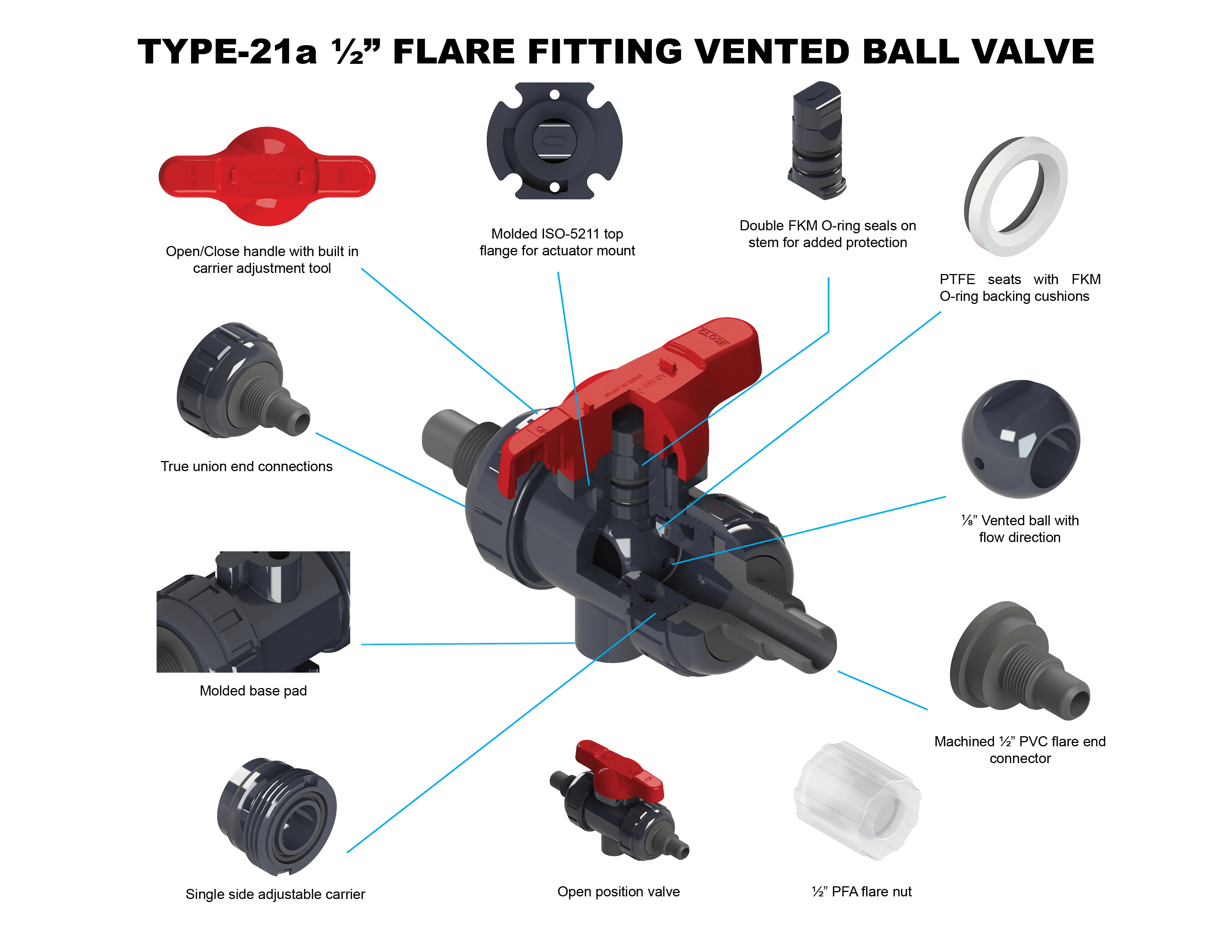

A Asahi/America lançou a Type-21a (ou alfa) em 2010 com tamanhos de até 2″, que incluía um projeto aprimorado de sede de PTFE que estendia ainda mais os ciclos de manutenção e ranhuras cônicas do anel o-ring nas vedações da face do conector final para ajudar a manter o anel o-ring no lugar ao remover os conectores finais. O molde do corpo foi aprimorado para incluir planos em ambos os lados, de modo que uma chave inglesa possa ser usada para evitar que a válvula gire durante o aperto da porca de união.

Em um projeto realmente inovador, o suporte foi alterado para uma rosca esquerda, ou rosca reversa, de modo que o torque excessivo acidental da esfera durante a instalação no campo seria impossível. Como a Asahi entende as aplicações de nossos clientes, levamos as mudanças de produtos extremamente a sério. O laboratório de pesquisa e desenvolvimento da Asahi/America nos EUA e o laboratório de pesquisa e desenvolvimento da Asahi Yukizai no Japão dedicam-se a criar projetos que excedam em muito todos os padrões disponíveis. Utilizamos nosso próprio conjunto de requisitos de teste, incluindo teste de pressão de ruptura do corpo, teste de desempenho de vedação e teste de ciclo mais de 5.000 vezes, de acordo com os requisitos das normas ISO 16135 a ISO 16138. As inovações da Asahi/America também se expandem para nossas garantias, pois nos tornamos o primeiro fabricante a oferecer uma garantia de três anos líder do setor para nossas válvulas e pacotes de válvulas atuadas montadas na fábrica em 2019.

Há quase 50 anos, a Asahi/America faz jus ao seu lema, “Seus especialistas em plásticos”, e está na vanguarda do setor de tubos termoplásticos, válvulas, acionamento, conexões, ferramentas de fusão, fabricação e desenvolvimento. Ligue para nós e teremos o prazer de compartilhar nossa experiência com você!

AVISO DO EDITOR: Observe que as informações contidas neste artigo são apenas para fins educacionais e não substituem nenhuma informação técnica ou especificação de produto da Asahi/America.
Consulte o departamento técnico da Asahi/America pelo telefone 1-800-343-3618 ou pelo site [email protected] sobre todas as aplicações de produtos no que diz respeito à seleção de materiais com base na pressão, temperatura, fatores ambientais, produtos químicos, mídia, aplicação e muito mais.
