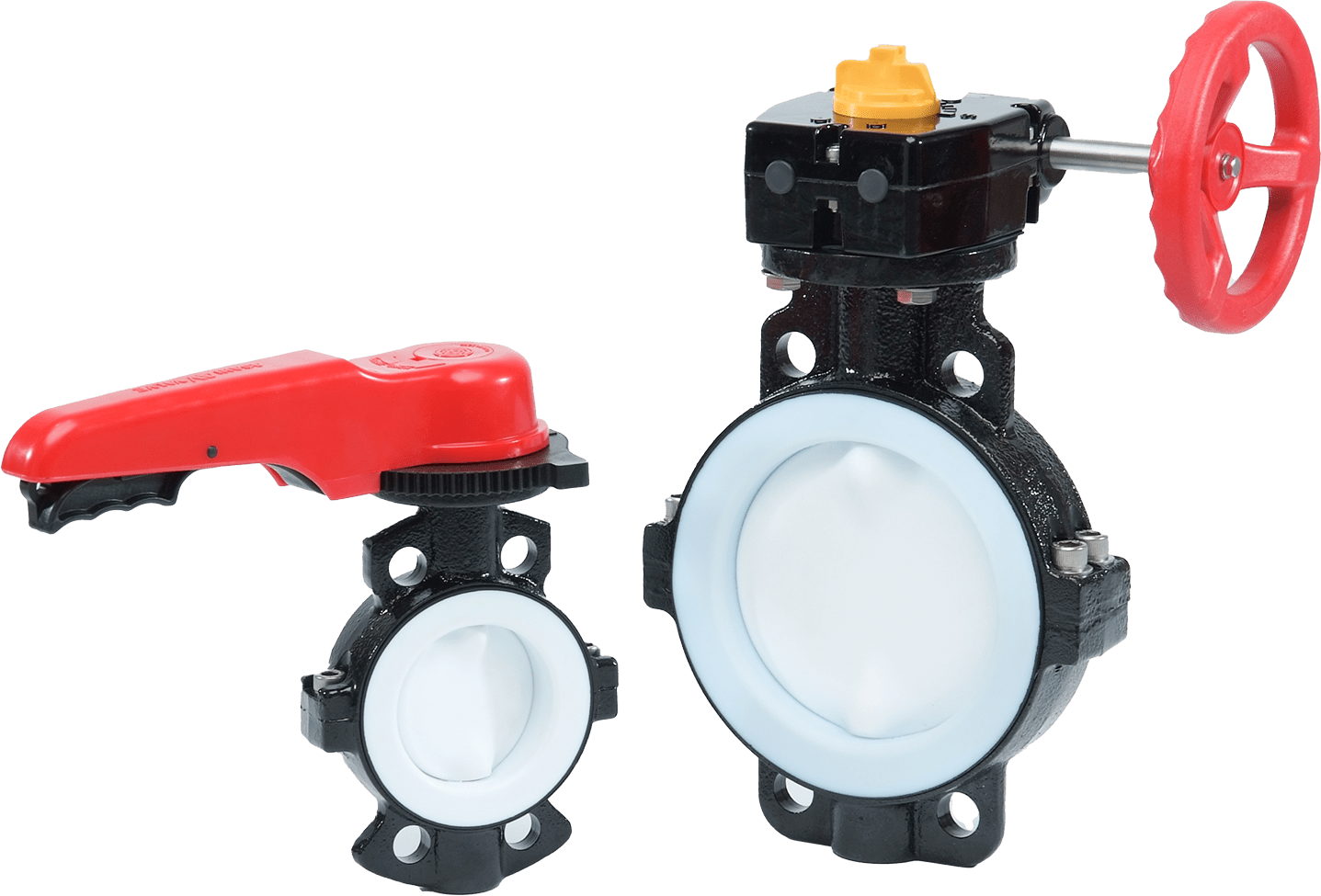

Vanne papillon type 55 (2″ – 10″)
Les vannes papillon de type 55 sont des vannes en plastique quart de tour avec des caractéristiques de débit de type pourcentage égal. Elles permettent un contrôle modéré du débit et peuvent donc être utilisées pour les services tout ou rien et modulants. La vanne papillon de type 55 est dotée d’un corps en fonte ductile revêtu d’une poudre d’époxy, d’un disque et d’un revêtement en PTFE. Le Type-55 est conçu pour être utilisé dans des applications où les revêtements en caoutchouc et les disques thermoplastiques conventionnels seraient défaillants. Elle peut être actionnée pneumatiquement ou électriquement.
Ressources :
Les applications idéales sont les suivantes :
Vannes d’isolation, vannes de régulation, traitement chimique, exploitation minière
Spécifications :
Tailles :
2″ – 10″
Organes :
Fonte ductile revêtue d’une poudre époxy
Sièges :
PTFE doublé de Neoprene®† † Marque déposée de E.l. du Pont de Nemours and Company
Joints :
Identique au matériel d’assise
Modèles :
Style Wafer
Opérateurs :
Levier : 2″ – 5″ Engrenage : 2″ – 10″
Disques :
PFTE
Tiges :
Acier inoxydable 304
- Disque et siège en PTFE hautement résistant à la corrosion
- Corps en fonte ductile revêtu d’une poudre époxy pour les atmosphères ou environnements corrosifs
- Disque solide mais fin avec une valeur Cv élevée
- La tige en acier inoxydable s’engage complètement sur toute la longueur du disque et est une pièce non mouillée, totalement isolée du milieu.
- Seuls le disque et le siège en PTFE sont des pièces en contact avec le fluide.
- Fermeture étanche aux bulles
- Conçue pour un service à vide complet
- Dispositif de verrouillage
- Plaque d’accélérateur à 21 positions pour le style de la béquille
Actionnement électrique
- Série 19 Tout ou rien (actionneur électrique)
- Série 19 Sécurité intégrée (actionneur électrique)
- Série 19 Modulante (actionneur électrique)
- Série 19 Sécurité positive modulante (actionneur électrique)
- Série 10 (actionneur électrique)
- Série 92 (actionneur électrique)
- Série 94 (actionneur électrique)
Actionnement pneumatique
