Série 19 Marche/Arrêt

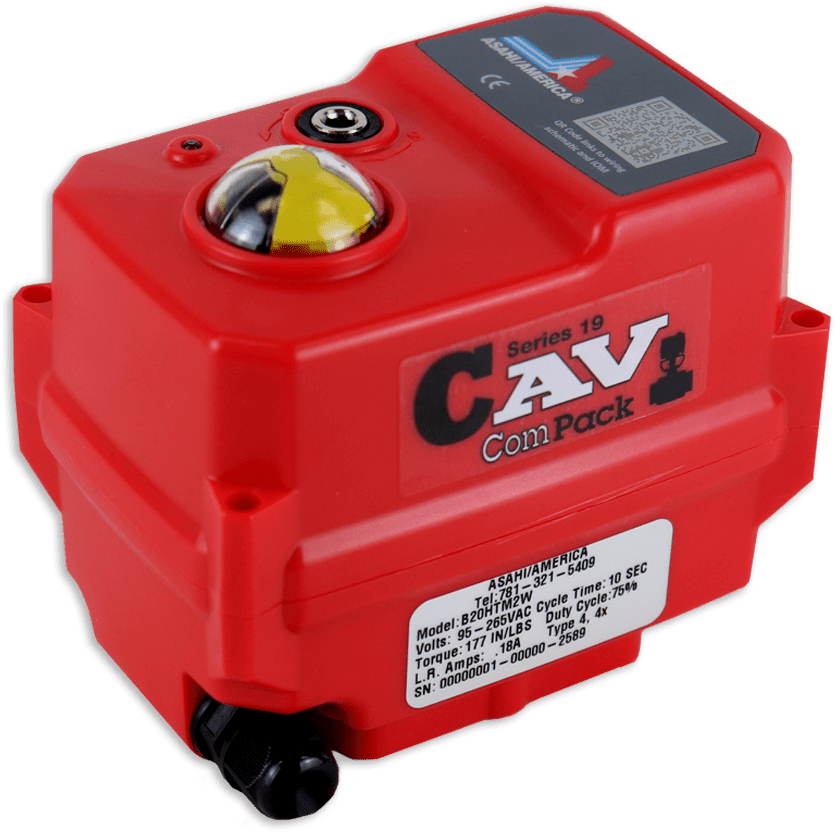

Série 19 CAV Actionneur électrique compact tout ou rien
Le CAV Com Pack® de la série 19 est un actionneur de type mécanique disponible sous forme d’unité marche/arrêt. Le CAV Com Pack® se monte sur les vannes à boisseau sphérique Type-27 Omni®, les vannes à boisseau sphérique Type-21 et les vannes à boisseau sphérique Type-23 Multiport™ d’Asahi/America pour offrir un fonctionnement en douceur dans un ensemble compact et léger. Le Com Pack® série 19 s’adapte aux vannes à bille Omni® de taille 3/8″ à 2″, aux vannes à bille Type-21 et Type-23 de taille 1/2″ à 2″ et a un temps de cycle de 10 secondes par 90 degrés.
Ressources :
Fiches techniques
- Fiche technique – Série 19 CAV tout ou rien sur vanne à boisseau sphérique type 27
- Fiche technique – Série 19 CAV tout ou rien sur vannes à boisseau sphérique type 21 et type 23
Les applications idéales sont les suivantes :
Sites éloignés, sites sans alimentation en air, températures plus froides, vannes plus petites, applications à faible coût
Spécifications :
Tailles :
C20 pour les robinets à tournant sphérique 3/8″ – 2″ Omni® Type-27 C20 pour les robinets à tournant sphérique 1/2″ – 2″ Type-21 et les robinets à tournant sphérique Multiport™ Type-23.
Consommation d’ampères :
0,18 Ampère
Durée du cycle :
Par 90 degrés : 10 secondes
Couple :
177 in-lbs
Raccordement électrique :
Presse-étoupe NEMA 4X avec câble de deux mètres à code couleur
La clôture :
NEMA 4X
Tension :
95 VAC à 265 VAC 1Ph 50/60 Hz 24 AC/DC
Temp. max :
150° F
Ensembles vanne/actionneur
-
Robinets à tournant sphérique Omni® Type-27
-
Robinets à tournant sphérique Multiport™ de type 23
-
Vannes à boisseau sphérique de type 21/21a
- Compact : Ensemble de vannes actionnées compactes et légères, idéal pour les OEM
- Moteur : Moteur à courant continu inversé sans balais
- Multi-tension : 95 VAC à 265 VAC ou 24 VAC/VDC
- Train d’engrenages : Engrenages solides lubrifiés en permanence
- Boîtier résistant à la corrosion : Boîtier NEMA 4X avec garniture en acier inoxydable
- Indication de la position : Indicateur de position du dôme très visible
- Indication de la position par LED : ROUGE fermé, VERT ouvert
- Commande manuelle : Actionnement manuel de la vanne à l’aide d’une clé hexagonale plaquée nickel chimique.
- Contacts auxiliaires : Contacts secs ouverts et fermés de 0,1 ampère à 250 VCA, 0,5 ampère à 30 VCC.
- Chauffage d’appoint : Un radiateur de deux watts est câblé à l’intérieur pour limiter la condensation.
- Code QR : Liens vers le manuel de l’utilisateur ; comprend le schéma de câblage
- Conforme à la directive RoHS
