Válvulas de mariposa

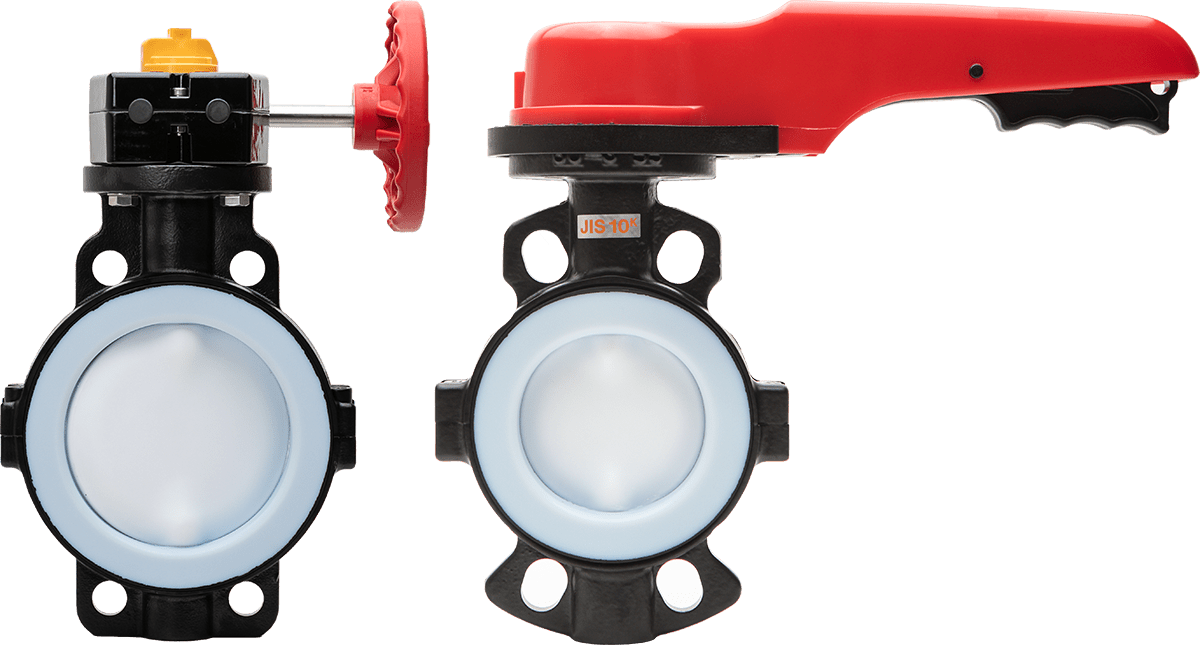

Válvula de mariposa IS Tipo-55 (2″- 16″)
Las válvulas de mariposa Tipo-55 IS son válvulas de cuerpo metálico de cuarto de vuelta con características de caudal del tipo de igual porcentaje. Proporcionan un control moderado del caudal y, por tanto, pueden utilizarse tanto para servicio ON/OFF como modulante. La válvula de mariposa Tipo-55 IS tiene un cuerpo de fundición dúctil con recubrimiento de polvo epoxi y disco y camisa de PTFE. El Tipo-55 IS está diseñado para utilizarse en aplicaciones en las que fallarían las camisas de goma y los discos termoplásticos convencionales. Puede accionarse neumática o eléctricamente.
Recursos:
Ficha técnica
Especificaciones
Las aplicaciones ideales incluyen:
Válvulas de aislamiento, válvulas de control, procesamiento químico, minería
Especificaciones:
Tallas:
Palanca: 2″ – 5″ Engranaje: 2″ – 16″
Materiales de la carrocería:
Fundición dúctil con acabado pulverizado
Materiales del asiento:
Respaldo de PTFE con neopreno
Materiales del disco:
PTFE
- La dimensión cara a cara se ajusta al patrón corto ISO 5752 para válvulas metálicas
- Cuerpo de fundición dúctil con recubrimiento de polvo para resistir la corrosión
- El disco de PTFE altamente resistente a la corrosión y el asiento de PTFE son las únicas piezas en contacto con el medio de proceso
- El vástago de acero inoxidable no está humedecido, está aislado del medio y tiene un encaje total en toda la longitud del cuerpo de la válvula y el disco
- Alto valor Cv conseguido con un disco fuerte y fino
- Cierre hermético a las burbujas de clase 6
- La palanca tiene una placa reguladora de 19 posiciones y un candado de fábrica
- Reductor-operador de caja de resina Plasgear™ con embellecedor de acero inoxidable
- La brida superior cumple la norma ISO 5211 para el montaje del accionamiento
Accionamiento eléctrico
- Serie 19 Encendido/Apagado (Actuador eléctrico)
- Serie 19 A prueba de fallos (Actuador eléctrico)
- Serie 19 Modulante (Actuador eléctrico)
- A prueba de fallos modulante serie 19 (actuador eléctrico)
- Serie 10 (Actuador eléctrico)
- Serie 92 (Actuador eléctrico)
- Serie 94 (Actuador eléctrico)
