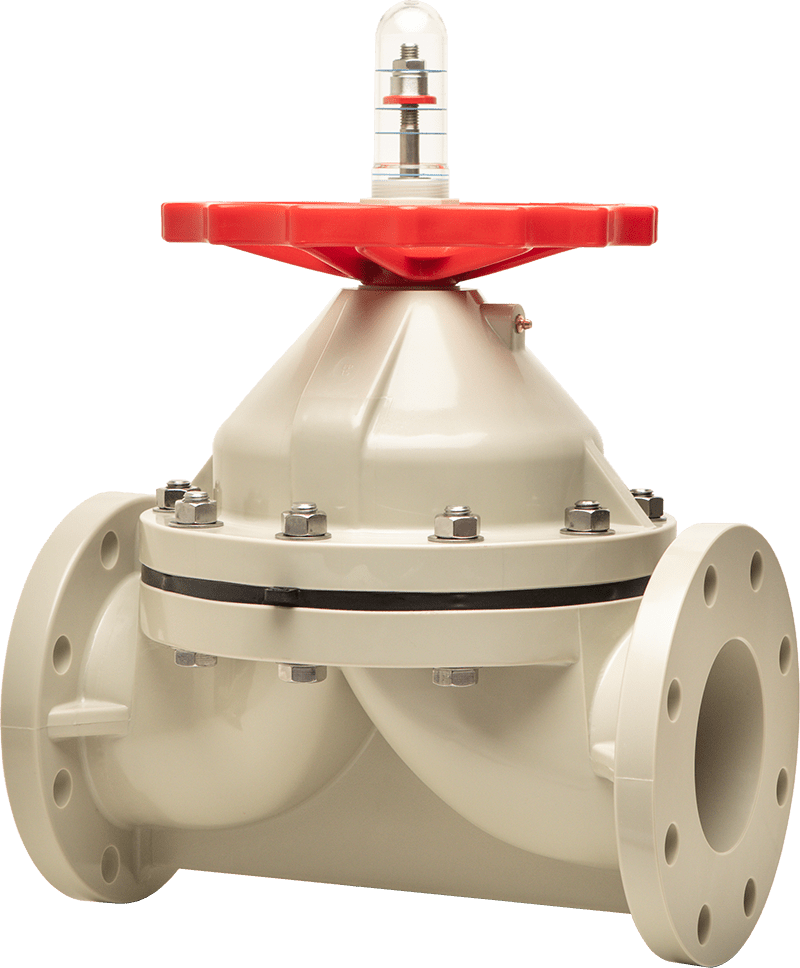

Válvula de diafragma Tipo-15 (5″ – 6″)
Click to enlarge

Válvulas de diafragma

Válvula de diafragma Tipo-15 (5″ – 6″)

La válvula de diafragma Tipo-15 de Asahi/America es una válvula multivuelta buena para el control de caudal y el uso con líneas viscosas/lodos debido a su alta resistencia a la obstrucción. Estas válvulas tienen un cuerpo y un bonete de diseño exclusivo, así como un diafragma con nuevos diseños de estanquidad, mediante análisis asistido por ordenador para una estanquidad superior.

Recursos:

Ficha técnica

Especificaciones

Las aplicaciones ideales incluyen:

Estrangulamiento, líneas de purines, procesamiento químico, plantas de lejía, acuarios, minería, tratamiento de aguas, vertederos, piscinas, fabricación de semiconductores

Especificaciones:

Tallas:

5″ – 6″

Cuerpo:

PVC, PP, PVDF

Capó:

PVC, PP, PPG, PVDF

Diafragma:

EPDM, EPDM/PVDF/PTFE de 3 capas, Nitrilo

  • Sellado hermético a las burbujas incluso en aplicaciones con lodos o partículas en suspensión, juntas del bonete para proteger las partes internas de entornos corrosivos, tope de recorrido incorporado para evitar el apriete excesivo o la tensión por compresión en el diafragma, indicador de posición en la parte superior de la válvula, barrera de gas de PVDF (protege el soporte de EPDM de la permeación de gas) de serie en todas las válvulas con diafragma de PTFE.
  • Las dimensiones de la cara frontal con bridas son equivalentes a las de la válvula de diafragma Tipo-G
  • El robusto cuerpo y el capó son de termoplástico sólido para una máxima resistencia a la corrosión
  • Sellado hermético a las burbujas, incluso en aplicaciones como lodos o partículas en suspensión
  • Diseño de vertedero para una excelente estrangulación
  • Cuerpo y capó de diseño exclusivo junto con diafragmas de nuevos diseños de estanquidad mediante el análisis asistido por ordenador más avanzado para una estanquidad superior
  • Juntas del capó para proteger los componentes internos de los entornos corrosivos
  • Tope de recorrido incorporado para evitar que el diafragma se apriete demasiado
  • Indicador en la parte superior para la posición de la válvula y evitar el apriete excesivo
  • La barrera de gas de PVDF, que protege el cojín de respaldo de EPDM de la permeación de gas, es estándar en todas las válvulas con diafragma de PTFE
  • Para válvulas de diafragma de 5″ – 6″, ponte en contacto con la fábrica
