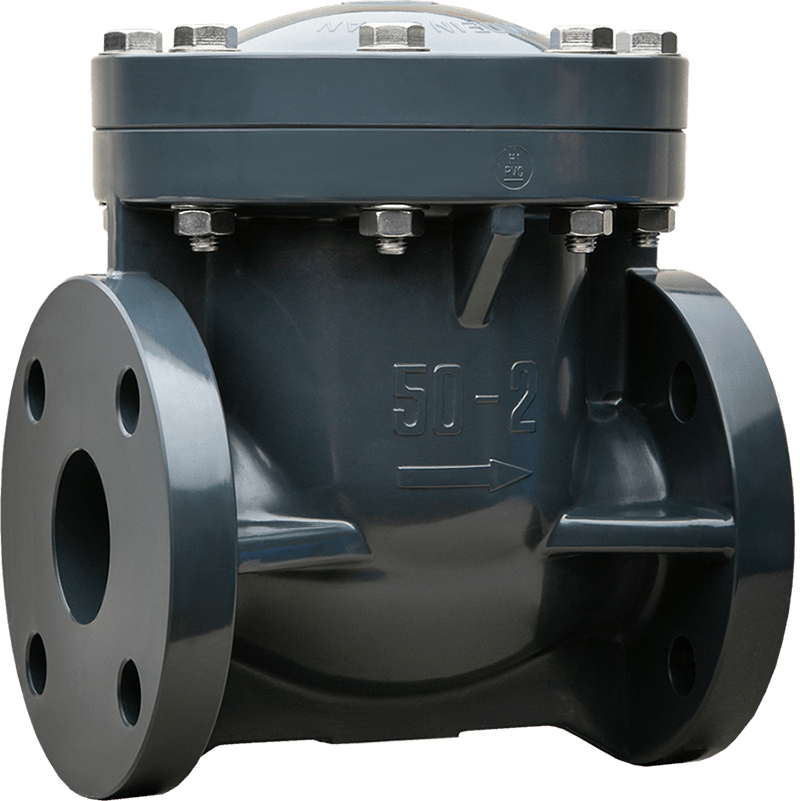

Válvula de brida de retención basculante
Click to enlarge

Válvulas de brida con retención basculante

Válvula de brida de retención basculante

Las válvulas de retención basculantes tienen un cuerpo sólido de termoplástico con una gran «clapeta» que se asienta contra el cuerpo de la válvula. Las válvulas antirretorno oscilantes ofrecen una gran área de fluido con un bonete desmontable que permite limpiar el cuerpo de la válvula sin desmontarla de la tubería. Esto es beneficioso para instalaciones que pueden contener residuos u otros elementos que podrían obstruir la válvula. Las válvulas antirretorno se utilizan en aplicaciones en las que es esencial garantizar que el flujo de fluido pase en una sola dirección. Las válvulas antirretorno pueden montarse en dirección vertical u horizontal, con la única restricción de una contrapresión mínima necesaria para asentar correctamente la válvula antirretorno. Los mecanismos de resorte y de palanca y peso son opciones disponibles para ayudar a cerrar la válvula más rápidamente y reducir los problemas de golpe de ariete.

Válvula antirretorno oscilante EL-PVDF

Asahi/America también ofrece la opción de válvula de retención basculante EL-PVDF. La válvula de retención basculante EL-PVDF se utiliza en plantas de electrólisis en aplicaciones de hipoclorito sódico, cloro gaseoso, salmuera y ácido fluorhídrico a alta temperatura. La finalidad del material EL-PVDF es evitar la generación de ampollas o grietas que pueden producirse en el PVDF convencional durante la producción de electrólisis. El EL-PVDF ha sido diseñado para alcanzar una vida útil entre 2 y 5 veces superior a la del PVDF convencional en aplicaciones de electrólisis. El EL-PVDF rinde en las condiciones de trabajo más severas. Las válvulas que están continuamente expuestas a temperaturas de trabajo cercanas a los límites máximos del material durante largos periodos de tiempo, especialmente en la producción de cloro, son el objetivo de aplicación previsto. Entre las aplicaciones típicas están los fabricantes de cloro, las líneas de decapado de acero y la fabricación de pasta y papel.

Recursos:

Ficha técnica

Especificaciones

Las aplicaciones ideales incluyen:

Entradas/salidas de depósitos; prevención del reflujo hacia una bomba; mezcla unidireccional; mitigación de los golpes de ariete; equilibrado de la presión; tomas de proceso. En las siguientes industrias: procesamiento químico, plantas blanqueadoras, acuarios, minería, tratamiento de aguas, vertederos, piscinas, centrales eléctricas

Especificaciones:

Tallas:

3/4″ – 8″

Cuerpos:

Hi-PVC, PP, PVDF, EL-PVDF

Asiento y juntas:

EPDM, FKM, PTFE

Modelos:

Sólo conexión embridada

  • Mínima resistencia al flujo – baja caída de presión
  • Instalación horizontal o vertical
  • Todos los tamaños son aptos para el servicio de vacío total
  • Contrapresión mínima para asentar bien el disco
  • La tapa de acceso superior facilita el mantenimiento sin necesidad de retirar el cuerpo de la tubería
  • Cuerpo totalmente termoplástico
  • Todas las piezas de PVC son de PVC de alto impacto
  • Las válvulas de PVC y PP vienen de serie con juntas de EPDM (n.º de pieza 5j, 5k, 6 y 7)
  • Válvulas de PVDF, nº de pieza 5j y 7 de PTFE y 8 de PTFE/PFA
  • Válvulas PP 3/4″ suministradas con Anillo 1a
