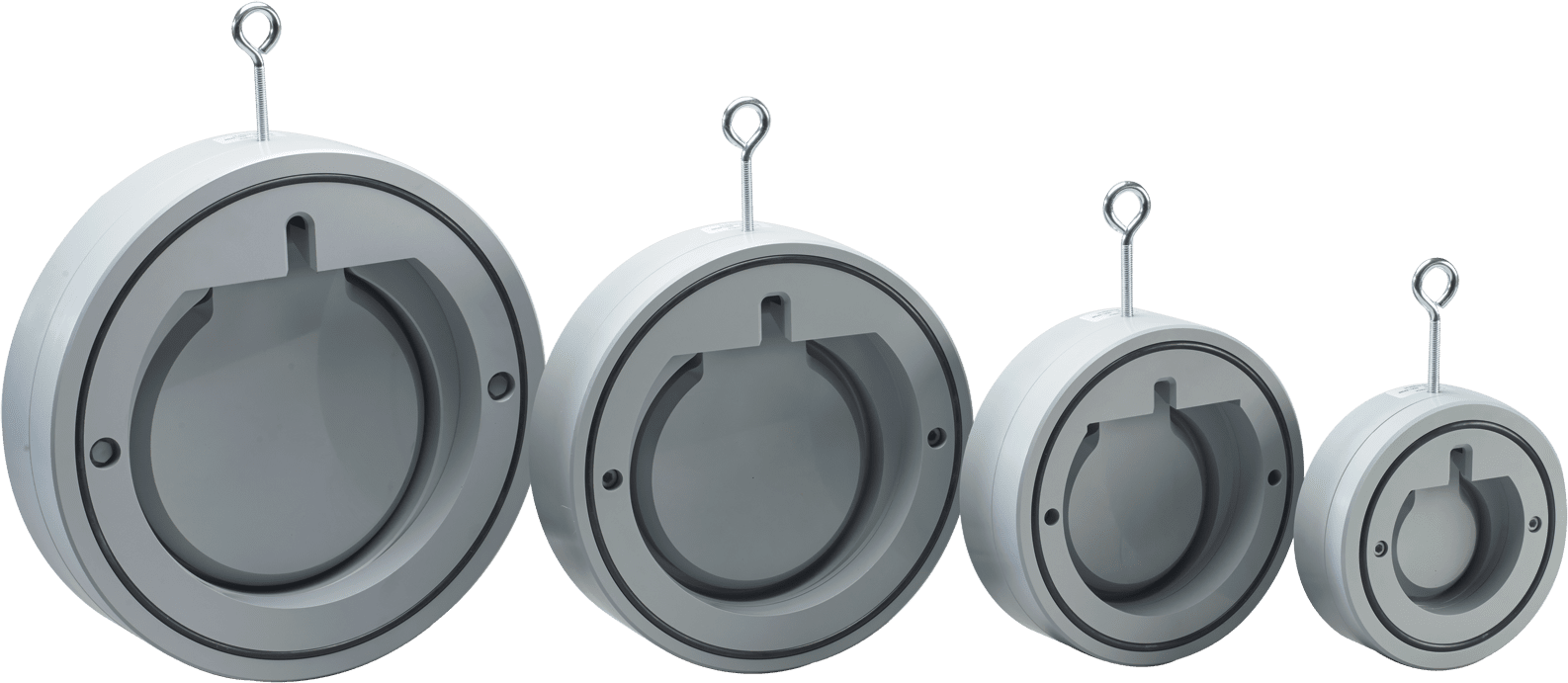

Válvula de retención Wafer (3″ – 12″)

Las válvulas de retención wafer tienen un cuerpo termoplástico macizo con un perfil “wafer” muy fino que las convierte en una válvula de retención ideal para aplicaciones que requieren válvulas con longitudes de salida cortas. Con un funcionamiento similar al de una válvula antirretorno oscilante, la antirretorno wafer tiene un disco termoplástico macizo y una disposición de asiento que realiza la acción de retención. En una dirección, el fluido levanta el disco del asiento y permite que el fluido pase libremente. En la dirección opuesta, el fluido empuja el disco hacia el asiento, creando un sello e impidiendo que el fluido retroceda aguas arriba. Debido a su perfil delgado, es poco probable que las antirretornos tipo wafer se atasquen, lo que las hace ideales para líneas de servicio con grandes residuos o sólidos. Las válvulas antirretorno wafer se utilizan en aplicaciones en las que es esencial garantizar que el caudal de fluido pase en una sola dirección. Las válvulas antirretorno wafer pueden montarse en dirección vertical u horizontal, con la única restricción de una contrapresión mínima necesaria para asentar correctamente la válvula antirretorno. Los mecanismos de asistencia por muelle y de palanca y peso son opciones disponibles para ayudar a cerrar la válvula más rápidamente y reducir los problemas de golpe de ariete.

Recursos:

Ficha técnica

Las aplicaciones ideales incluyen:

Entradas/salidas de depósitos, prevención del reflujo hacia una bomba, mezcla unidireccional, mitigación del golpe de ariete, equilibrado de la presión, tomas de proceso. En las siguientes industrias: procesamiento químico, plantas de lejía, acuarios, minería, tratamiento de aguas, vertederos, piscinas, centrales eléctricas

Especificaciones:

Tallas:

3″ – 12″

Modelos:

Estilo oblea ANSI

Cuerpos:

PVC

Sellos:

EPDM o FKM

  • Todas las válvulas de retención wafer de 3″ a 8″ funcionan a una presión máxima de 150 psi, las de 10″ y 12″ a 90 psi y hasta 120° F
  • Cuerpo de PVC con juntas de EPDM o FKM
  • Su perfil delgado facilita la instalación
  • El estilo oblea encaja entre dos bridas acopladas
  • Cara a cara cumple ASME/ANSI B16.10
  • No necesita espaciador
  • Sin interferencia del tubo con el disco
  • Sin patrón de tornillos: permite la instalación utilizando bridas de acoplamiento ANSI/JIS/DIN
  • Instalación vertical u horizontal
  • Sin eje externo
  • Excelente resistencia química
  • Asistente de muelle externo de acero inoxidable (ECTFE recubierto de acero inoxidable 316) para válvulas antirretorno wafer de 4″ – 12

    • Las válvulas antirretorno wafer tienen la opción de instalar en la válvula un mecanismo asistido por muelle. Este muelle puede ser de acero inoxidable 316 o de acero inoxidable 316 con un revestimiento de PTFE para una mayor resistencia química. Cuando la presión del fluido empieza a disminuir, el muelle empuja la bola hacia el asiento antes de que el fluido se detenga e invierta su dirección. Esto reducirá la velocidad del fluido que retrocede hacia la válvula antirretorno, minimizando el choque causado por el golpe de ariete. El conjunto asistido por muelle no admite estanqueidad. Por lo tanto, los requisitos mínimos de contrapresión siguen siendo aplicables a las válvulas antirretorno wafer con conjuntos de asistencia por muelle.
