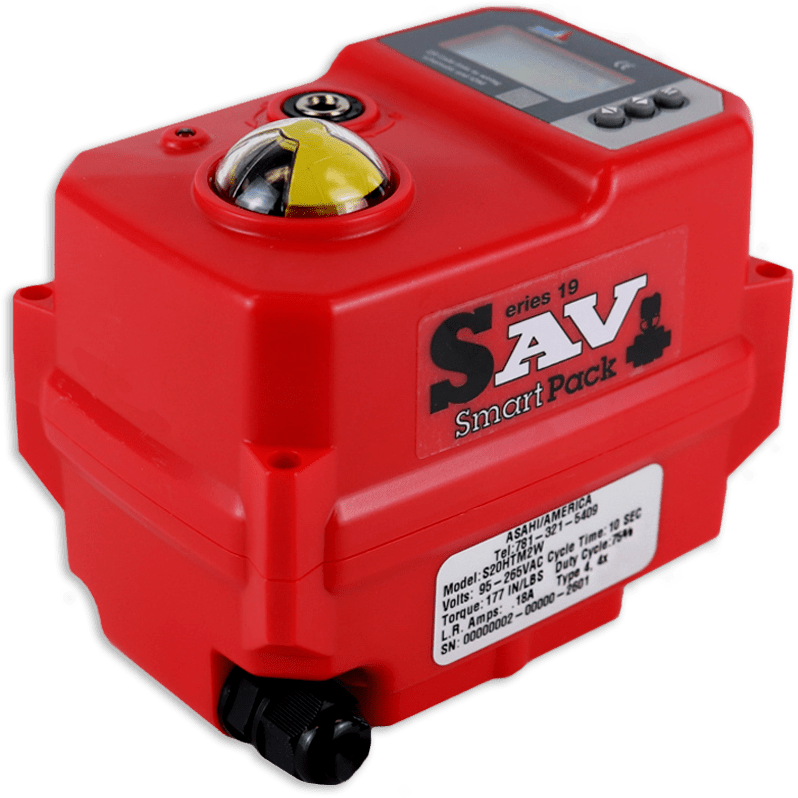

Serie 19 Smart SAV Actuadores eléctricos modulantes a prueba de fallos

El failsafe modulante de la serie 19 combina las características de una unidad modulante con la fiabilidad de una unidad failsafe. Con todas las mismas características de la unidad modulante, el failsafe modulante emplea un diseño de descarga de condensador para la capacidad de failsafe. Cuando se interrumpe el suministro eléctrico, el sistema a prueba de fallos lleva la válvula a una posición predeterminada (abierta, cerrada o como está).

Recursos:

Fichas técnicas

Especificaciones:

Tallas:

S20, S50, S110, S400

Consumo de amperios:

0,34 Amp para S20, 0,39 Amp para S50, 1,24 Amp para S110, 1,83 Amp para S400

Duración del ciclo:

Por cada 90 grados: 10 segundos

Torsión:

De 177 in-lbs a 3540 in-lbs

Conexión eléctrica:

Prensaestopas NEMA 4X con cable de dos metros codificado por colores

Adjunto:

NEMA 4X

Tensión:

95 VCA a 265 VCA 1Ph 50/60 Hz 24 CA/CC

Temp. máx:

150° F

Paquetes de válvulas/actuadores

  • Válvulas de bola Tipo-21/21a

  • Válvulas de bola Multiport™ Tipo-23

  • Válvulas de mariposa de la serie Tipo 57

  • Compacto: Perfecto para fabricantes OEM y de patines
  • Pantalla OLED: Muestra la orden de entrada, el estado de la posición, las condiciones de alerta
  • Pulsadores: Se utilizan para calibrar/ajustar las posiciones finales y accionar los controles locales
  • Multitensión: 95 VCA a 265 VCA o 24 VCA/VDC
  • Motor: Motor de corriente continua reversible sin escobillas
  • Tren de engranajes: Engranajes de acero con lubricación permanente
  • Carcasa resistente a la corrosión: Carcasa NEMA 4X con embellecedor de acero inoxidable
  • Configuración de montaje ISO
  • Conexión eléctrica: Prensaestopas NEMA 4X con cable de dos metros de longitud
  • Indicación de posición: Indicador de posición de la baliza muy visible
  • Indicador LED de posición: ROJO cerrado, VERDE abierto, AZUL fallo
  • Accionamiento manual: Acciona manualmente la válvula mediante una llave hexagonal niquelada químicamente
  • Señal de control seleccionable: El usuario puede seleccionar 4-20 mA, 0-20 mA, 0-10 VCC, 2-10 VCC o 1-5 VCC (el tamaño 20 es específicamente una señal de control de corriente o una señal de control de tensión)
  • Actuación inversa: El usuario puede seleccionar el funcionamiento estándar o la acción inversa
  • Posición de fallo seleccionable: Si se pierde la señal de control, la unidad puede calibrarse para que falle como está, falle abierta o falle cerrada
  • Transmisor: El transmisor de corriente o tensión (que se adapta a la señal de control) es equipamiento de serie
  • Sistema de descarga por condensador: Se utiliza un condensador en lugar de pilas para el modo a prueba de fallos
  • Código QR: Enlaces al manual del usuario; incluye esquema de conexiones
  • Conforme a RoHS
