Serie 19 Modulante

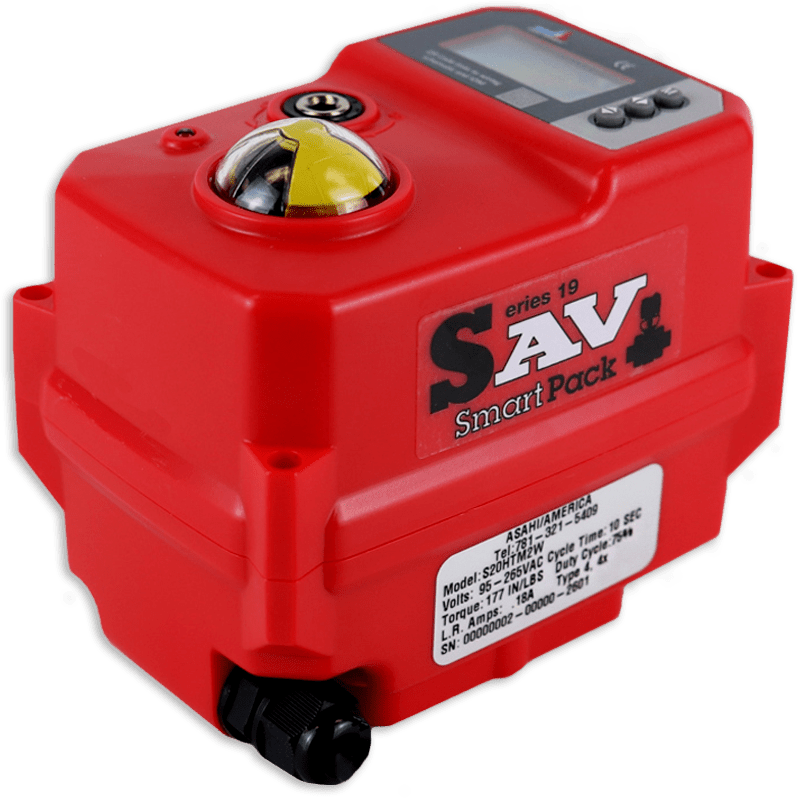

Actuadores eléctricos modulantes Smart SAV Serie 19
Los actuadores modulantes de la serie 19 proporcionan un caudal preciso para tu línea o sistema de proceso. Los actuadores utilizan señales de control de tensión o corriente para modular con precisión la válvula hasta la posición requerida, al tiempo que proporcionan retroalimentación de posición de tensión o corriente.
Recursos:
Fichas técnicas
Especificaciones:
Tallas:
S20, S50, S110, S400
Consumo de amperios:
0,34 Amp para S20, 0,39 Amp para S50, 1,24 Amp para S110, 1,83 Amp para S400
Duración del ciclo:
Por cada 90 grados: 10 segundos
Torsión:
De 177 in-lbs a 3540 in-lbs
Conexión eléctrica:
Prensaestopas NEMA 4X con cable de dos metros codificado por colores
Adjunto:
NEMA 4X
Tensión:
95 VCA a 265 VCA 1Ph 50/60 Hz 24 CA/CC
Temp. máx:
150° F
Paquetes de válvulas/actuadores
-
Válvulas de bola Tipo-21/21a
-
Válvulas de bola Multiport™ Tipo-23
-
Válvulas de mariposa de la serie Tipo 57
×
![]()
- Compacto: Perfecto para fabricantes OEM y de patines
- Pantalla OLED: Muestra la orden de entrada, el estado de la posición, las condiciones de alerta
- Pulsadores: Se utilizan para calibrar/ajustar las posiciones finales y accionar los controles locales
- Multitensión: 95 VCA a 265 VCA o 24 VCA/VDC
- Motor: Motor de corriente continua reversible sin escobillas
- Tren de engranajes: Engranajes de acero con lubricación permanente
- Carcasa resistente a la corrosión: Carcasa NEMA 4X con embellecedor de acero inoxidable
- Configuración de montaje ISO
- Conexión eléctrica: Prensaestopas NEMA 4X con cable de dos metros de longitud
- Indicación de posición: Indicador de posición de la baliza muy visible
- Indicador LED de posición: ROJO cerrado, VERDE abierto, AZUL fallo
- Accionamiento manual: Acciona manualmente la válvula mediante una llave hexagonal niquelada químicamente
- Señal de control seleccionable: El usuario puede seleccionar 4-20 mA, 0-20 mA, 0-10 VCC, 2- 10 VCC o 1-5 VCC (el tamaño 20 es específicamente una señal de control de corriente o una señal de control de tensión)
- Actuación inversa: El usuario puede seleccionar el funcionamiento estándar o la acción inversa
- Posición de fallo seleccionable: Si se pierde la señal de control, la unidad puede calibrarse para que falle como está, falle abierta o falle cerrada
- Transmisor: El transmisor de corriente o tensión (que se adapta a la señal de control) es equipamiento de serie
- Contactos de alarma: Contactos secos de 0,1 Amp @ 250 VAC, 0,5 Amp @ 30 VDC para estado de alarma (sobrepar, por ejemplo)
- Calentador de espacios: Cableado interno para limitar la condensación
- Código QR: Enlaces al manual del usuario; incluye esquema de conexiones
- Conforme a RoHS
