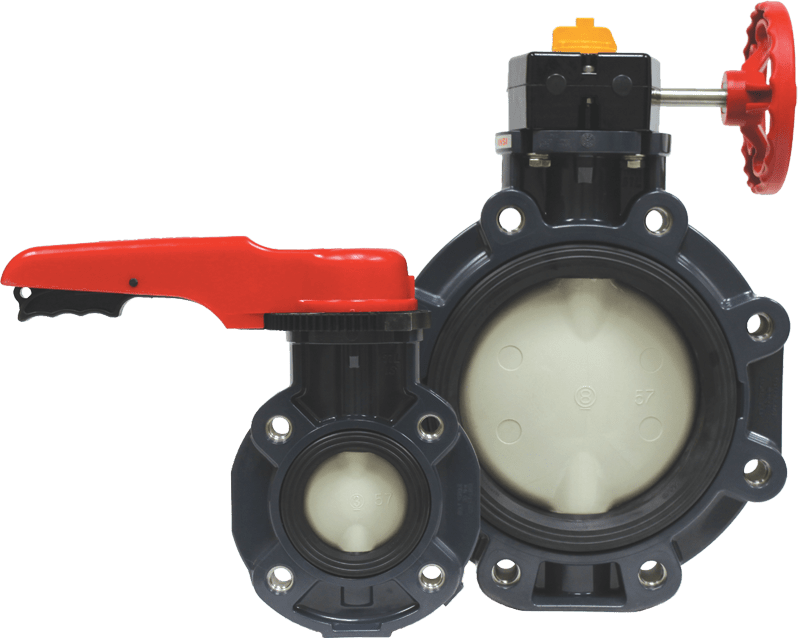

Válvula de mariposa Tipo-57LIS (3″ – 8″)
Click to enlarge

Válvulas de mariposa

Válvula de mariposa Tipo-57LIS (3″ – 8″)

Sustitución directa de las Válvulas de Mariposa Metálicas de Patrón Corto ISO-5752

Las válvulas de mariposa Tipo-57LIS son válvulas de plástico de un cuarto de vuelta con características de caudal del tipo de igual porcentaje. Proporcionan un control moderado del caudal, por lo que pueden utilizarse tanto para servicio de encendido/apagado como de modulación. Toleran bien los sólidos en suspensión, pero no se recomienda su uso con lodos o residuos. La válvula de mariposa Tipo-57LIS es adecuada para una amplia variedad de aplicaciones de caudal de fluidos. La válvula de mariposa Tipo-57LIS se ajusta a las dimensiones de cara a cara de patrón corto ISO 5752. Esto permite a la Tipo-57LIS sustituir directamente a las válvulas metálicas que cumplen la misma norma. Disponible en los modelos ANSI B16.5 wafer o ANSI B16.5 lug con insertos de lug drop-in de 316SS. Las válvulas de mariposa Tipo-57LIS pueden accionarse neumática o eléctricamente.

Recursos:

Ficha técnica

Especificaciones

Las aplicaciones ideales incluyen:

Válvulas de aislamiento, Tratamiento de aguas, Fuentes, Acuarios, Vertederos, Piscinas, Centrales eléctricas, Minería, Transporte

Especificaciones:

Tallas:

Palanca: 3″ – 8″ Engranaje: 3″ – 8″

Cuerpo:

PVC

Asientos:

EPDM, FKM o Nitrilo

Sellos:

Igual que el material de asiento

Modelos:

Estilo oblea o estilo orejeta con insertos de orejeta de 316SS

Operadores:

Palanca y Plasgear

Discos:

PVC, CPVC, PP y PVDF

Tallos:

Acero inoxidable 316, Titanio, Hastelloy C® ‡

  • Sustitución directa de válvulas metálicas conformes a la norma ISO-5752 de dimensiones cortas cara a cara
  • El modelo estándar tiene un cuerpo de PVC con un disco de PP para una resistencia superior a los productos químicos y a la corrosión, así como para temperaturas elevadas
  • El vástago de acero inoxidable 316 no humedecido tiene un encaje total en toda la longitud del disco y está totalmente aislado del medio
  • El diseño de asiento completo aísla el cuerpo y el vástago del medio y actúa como junta de la brida de acoplamiento
  • Topes integrados en el cuerpo de la válvula para evitar el apriete excesivo de las bridas de acoplamiento
  • Diseño de disco esférico para un Cv mejorado y una durabilidad superior
  • Palanca de bloqueo integral con placa de estrangulación de 21 posiciones
  • Operador Plasgear™ – El primer operador de engranajes con caja de material compuesto del sector
  • Almohadilla de montaje superior ISO-5211 integral para el montaje del accionamiento
  • Retenedor del vástago de polipropileno para evitar que el vástago
